Kurzfassung
Die Saisoninspektion ist eine Investition, die sich bereits beim ersten verhinderten Ausfall amortisiert. Optimale Zeiträume: Februar–März oder Oktober–November. Wichtigste Prüfpunkte: Kolben, S-Ventil, Brillenplatte und Schneidring, DN-Schläuche, Hydraulikölfilter, Schmierung, Trommelsteuerung, TDT-Fälligkeit. PHS Magnum bietet mobilen Service bis 200 km von Chorula bei Oppeln an – Tel. +48 602 716 551.
Warum ist die Saisoninspektion entscheidend?
Eine Betonpumpe arbeitet unter extremen Bedingungen: abrasiver Beton, hohe Hydraulikdrücke (bis 150 bar und mehr), hohe mechanische Belastung des Auslegers, wechselnde Temperaturen. Nach der Wintersaison oder einem Stillstand verdienen viele Bauteile besondere Aufmerksamkeit.
Servicestatistiken zeigen eindeutig: Die meisten schwerwiegenden Betonpumpenausfälle ereignen sich in den ersten Wochen der Frühjahrssaison – nach dem Anlaufen einer Maschine, die den Winter über stillstand. Probleme, die sich für wenig Geld hätten erkennen und beheben lassen, eskalieren mitten im Baubetrieb zu kostspieligen Schäden.
Die Serviceinspektion vor der Saison ist kein Kostenfaktor – sie ist eine Versicherungspolice. Über den Umfang der Serviceinspektion alle 500 Betriebsstunden schreibt Aleksy Pasternak.
Wann inspizieren – zwei optimale Zeitfenster
Frühjahrsinspektion (Februar–März)
Der beste Zeitpunkt liegt 3–6 Wochen vor dem geplanten Beginn des intensiven Betriebs. Das verschafft Zeit für:
- Bestellung etwaiger Ersatzteile (Kolben, DN-Schläuche, Dichtungen)
- Behebung der bei der Inspektion festgestellten Mängel
- Vermeidung von Stillstandzeiten auf dem Höhepunkt der Saison
Nachsaisoninspektion (Oktober–November)
Eine Inspektion nach der intensiven Saison (besonders nach dem Sommer) ermöglicht:
- Kolbenverschleiß zu erkennen, bevor die Zylinder Schaden nehmen
- Das Pumpsystem vor dem Frost zu entleeren und zu reinigen
- Den Hydraulikkreislauf winterfest zu machen
- Notwendige Reparaturen in der ruhigeren Bauphase durchzuführen
15-Punkte-Checkliste für die Betonpumpeninspektion
Pumpsystem
1. Zustand der Gummikolben Spaltmaß zwischen Kolben und Zylinder prüfen (Grenzwert: >0,5 mm bei Pumpen bis 80 bar, >0,3 mm bei über 120 bar). Milchige Zementsuspension in der Wasserkammer = Kolben ist zu ersetzen.
2. Zustand der Betongylinder Sichtprüfung der Zylinderinnenwand nach Ausbau der Kolben: Längsriefen, ungleichmäßiger Verschleiß, Pittingkorrosion. Ein beschädigter Zylinder zerstört neue Kolben in kurzer Zeit.
3. S-Ventil (das Herzstück der Pumpe) Das S-Ventil schwenkt bei jedem Takt durch den Beton. Prüfen: Verschleiß der Ventilwelle, Zustand der inneren Gummidichtungen, Dichtheit in Schließstellung, Spiel der Drehachse. Ein undichtes S-Ventil führt sofort zu Leistungs- und Druckverlust.
4. Dichtungen des Ventilgehäuses (Brillenplatte, Schneidring) Brillenplatte und Schneidring sind die Gleitbauteile des S-Ventils. Austauschen, wenn das Spiel zwischen Platte und Ring die Herstellertoleranz überschreitet.
Hydrauliksystem
5. Hydraulikölfilter Filtereinsatz unabhängig von der Sensormeldung wechseln – nach dem Winterstillstand kann sich im Öl Kondenswasser angesammelt haben. Ölqualität prüfen (bei Verdacht auf Verunreinigung Probe zur Laboranalyse einsenden).
6. Hydraulikölstand und -qualität Stand und Farbe des Öls kontrollieren. Milchige Emulsion bedeutet Wasser im Öl – der Kreislauf muss sofort gespült und das Öl gewechselt werden. Dunkles, verbranntes Öl weist auf zu hohe Betriebstemperatur hin.
7. Hydraulikschläuche (Hochdruck) Jeden Schlauch prüfen: Risse in der Außenschicht, Ausbeulen, Korrosion an den Armaturen. Hydraulikschläuche nach 4–6 Jahren oder bei sichtbarem Schaden austauschen.
8. Hydraulikölkühler Kühllamellen mit Druckluft reinigen. Verstopfter Kühler → Ölüberhitzung → Zerstörung von Dichtungen und Hydraulikpumpen.
Schmierung und Dichtungen
9. Zentralschmieranlage Prüfen: Schmierstoffbehälter (bis Max auffüllen), Schmierleitungen (auf Knicke und Klemmen), Schmierstellen (ob Fett ankommt – von Hand auslösen, Austrieb prüfen).
10. Dichtungen der Drehdurchführung (Swivel Joint, S-Ventil-Lager) Die Drehdurchführung (Maglownica) ist eine der am stärksten ausfallgefährdeten Stellen. Auf Schmierstoff- oder Ölspuren am Gehäuse sowie Axial- und Radialspiel prüfen.
11. Auslegergelenklager (nur Auslegerpumpen) Jedes Armgelenk prüfen: Spiel, Korrosion, Schmierung. Ein Lager mit Spiel arbeitet mit Schlägen, die den Schaden beschleunigen.
Rohrleitungen und Austragskomponenten

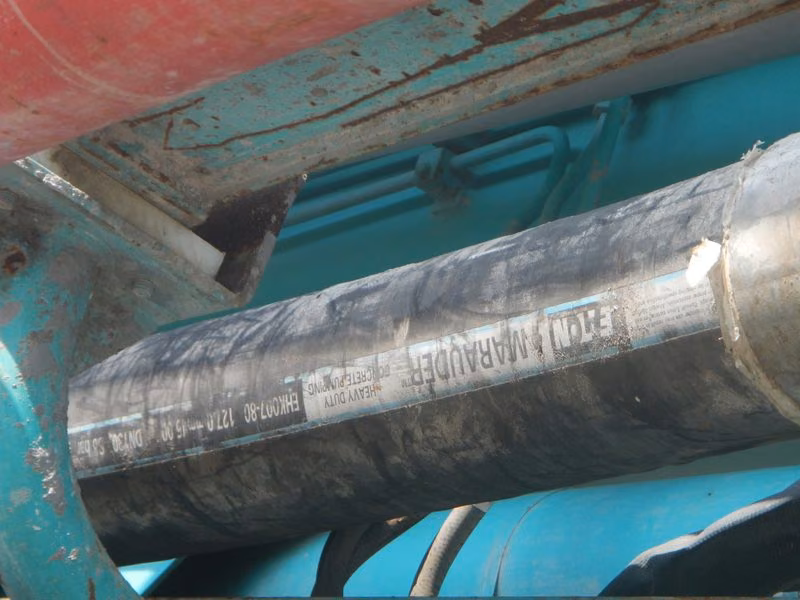

12. Verteilerschläuche DN 100/125 Äußere Beschädigungen, Verformungen und Wandabrieb prüfen. Schläuche an Auslegerpumpen biegen sich bei jeder Auslegerbewegung – kritische Stelle. Bei Wandstärke unterhalb des Mindestwerts austauschen (Herstellerkatalog beachten).
13. Rohrverbindungen (Schellen, Schnellkupplungen) Gebrochene Befestigungsschrauben, verschlissene Dichtungen in den Kupplungen, Flanschkorrosion. Lose Verbindungen unter Druck sind gefährlich.
Steuerung und Sicherheit
14. Trommelsteuerung des Fahrmischers (nur Pumpmischer) Trommelantrieb, Zustand der Mischflügel und Dichtheit des Wassereinlasses prüfen. Ein gebrochener Mischflügel verursacht ungleichmäßiges Mischen und Konsistenzprobleme beim Beton.
15. Fälligkeit der TDT-Prüfung In der Maschinendokumentation Datum der letzten TDT-Revision und Termin der nächsten prüfen. Der Betrieb einer Pumpe mit abgelaufener TDT-Prüfung verstößt gegen die TDT-Vorschriften und kann als Grundlage für die Ablehnung von Versicherungsleistungen herangezogen werden. PHS Magnum koordiniert TDT-Revisionen – bitte bei der Inspektion anfragen.
Wann ist die Serviceinspektion gesetzlich vorgeschrieben?
Die TDT-Vorschriften legen verbindliche Prüfintervalle für Pumpen mit Druckbauteilen (Hydrauliksystem und Betondruck-Bauteile ab bestimmten Grenzwerten) sowie für Auslegerpumpen als hydraulische Auslegermachinen fest. Prüfintervalle: in der Regel jährlich (laufende Revision) oder alle zwei Jahre (außerordentliche Revision). Die genauen Fristen hängen vom Maschinentyp und dem Datum der Erstzulassung ab.
Die Serviceinspektion von PHS Magnum ersetzt die TDT-Revision nicht, ist aber eine unverzichtbare Ergänzung, die die technische Betriebsbereitschaft zwischen den Revisionen sicherstellt.
So beauftragen Sie eine Inspektion bei PHS Magnum
- Rufen Sie an unter +48 602 716 551 oder schreiben Sie an biuro@magnumchorula.pl
- Nennen Sie Marke und Modell der Pumpe, Baujahr, ungefähre Betriebsstunden und eine Beschreibung eventueller Symptome
- Wir vereinbaren einen Termin: Inspektion in unserem Service-Center in Chorula bei Oppeln oder Anfahrt des mobilen Service zu Ihrem Standort (bis 200 km – Region Oppeln, Kattowitz, Breslau, Krakau)
- Nach der Inspektion erhalten Sie einen schriftlichen Bericht mit technischer Zustandsbewertung und Empfehlungen
Wir warten: Putzmeister, Cifa, Schwing, Mecbo, Sermac. Zertifiziert nach ISO 9001:2015.
