W skrócie
Pompy Cifa najczęściej trafiają do serwisu z powodu zużycia rury S i pierścienia ciernego, pękniętych gumowych kolan, nieszczelnej hydrauliki ramienia oraz awarii obiegu wody. Ramiona Carbotech wymagają specjalnej procedury napraw — kompozytu nie wolno spawać. Regularne przeglądy co 500/1000 h wychwytują zużycie zanim unieruchomi maszynę. PHS Magnum, Chorula k. Opola: +48 602 716 551.
Cifa to obok Putzmeistera i Schwinga jedna z najczęściej spotykanych marek pomp do betonu na polskich budowach. Włoska konstrukcja ma swoje mocne strony — i swoje typowe punkty zużycia, które serwisant widzi regularnie. Poniżej przegląd najczęstszych napraw pomp Cifa oraz plan przeglądów, który pozwala większości z nich uniknąć.
Modele Cifa spotykane w Polsce
W polskich firmach betoniarskich pracują przede wszystkim:

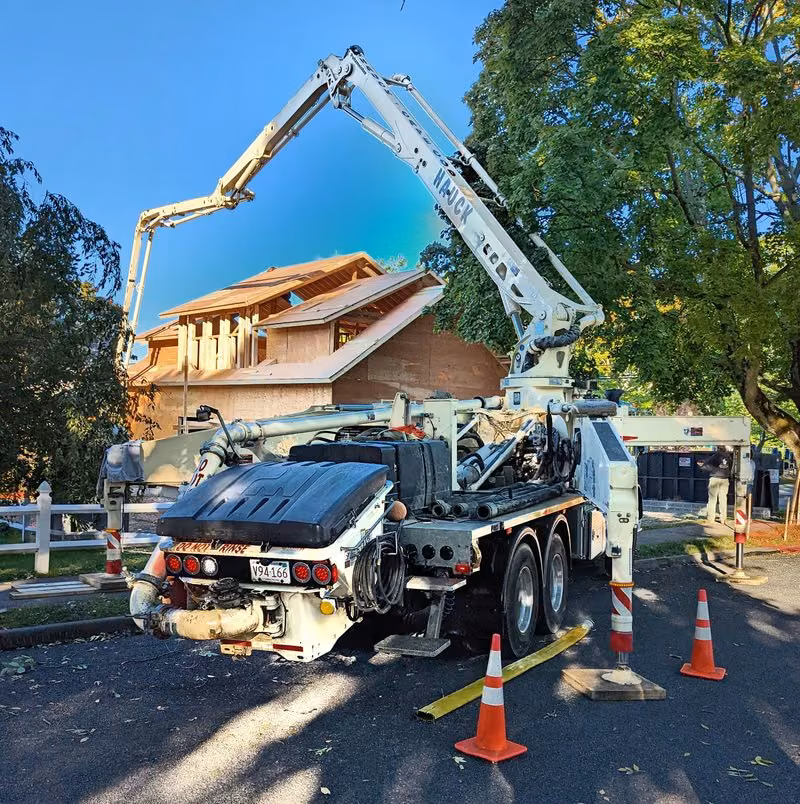

- Pompy wysięgnikowe serii K (np. K36, K42, K47) — klasyczne pompogruszki i pompy na podwoziu ciężarowym, najliczniejsza grupa
- Seria Carbotech — pompy wysięgnikowe z końcowymi sekcjami ramienia z włókna węglowego; lżejsze ramię przy tym samym zasięgu, mniejsze obciążenie podwozia
- Pompy stacjonarne i przyczepowe (seria PC) — do rurociągów stałych, fundamentów, torkretu i mniejszych budów
- Pompogruszki (Magnum MK) — połączenie betonomieszarki i pompy w jednej maszynie
Serwisowo maszyny te dzielą wspólną architekturę: sekcja pompująca z rurą S, hydraulika otwarta z pompami tłokowymi oraz — w wysięgnikówkach — wieloczłonowe ramię z siłownikami i przekładnią obrotu.
Najczęstsze naprawy pomp Cifa
1. Rura S i pierścień cierny — serce sekcji pompującej
Rura S (zawór S) w pompach Cifa kieruje beton z cylindrów do rurociągu. Współpracuje z pierścieniem ciernym i płytą okularową — i to właśnie ta para cierna zużywa się najszybciej, szczególnie przy betonach z twardym kruszywem.
Objawy zużycia, które powinny zapalić lampkę ostrzegawczą:
- Spadek wydajności pompowania przy tych samych obrotach — beton „ucieka" przez luz między pierścieniem a płytą
- Mleczko cementowe w komorze wodnej — cement przedostaje się przez nieszczelną parę cierną
- Głośniejsze, twardsze przełączanie rury S — luzy na łożyskowaniu wału rury
Regulacja docisku pierścienia jest możliwa do pewnego momentu; potem konieczna jest wymiana pierścienia, płyty okularowej, a przy dużych przebiegach — regeneracja lub wymiana samej rury S. Zwlekanie z tą naprawą to prosta droga do zatarcia i znacznie droższej naprawy całej sekcji.
2. Gumowe kolana i wąż końcowy
Kolana rurociągu (szczególnie łuki 90° za sekcją pompującą) oraz gumowy wąż na końcu wysięgnika to elementy eksploatacyjne — ścierają się od środka strumieniem betonu. Problem w tym, że zużycie jest niewidoczne z zewnątrz aż do momentu przebicia.
Praktyka serwisowa: grubość ścianki kolan kontroluje się ultradźwiękowo lub przez ostukiwanie przy przeglądzie okresowym, a wąż końcowy wymienia profilaktycznie — pęknięcie węża pod ciśnieniem betonowania jest realnym zagrożeniem dla ludzi na budowie. Kolana obraca się o 180° w połowie żywotności, żeby wykorzystać drugą stronę łuku.
3. Hydraulika ramienia — siłowniki, sworznie, przekładnia obrotu
W pompach wysięgnikowych Cifa typowe usterki układu ramienia to:
- Nieszczelności siłowników poszczególnych sekcji — opadające ramię, „płynięcie" sekcji pod obciążeniem; przyczyną są zużyte uszczelnienia tłoka lub zarysowane tłoczysko
- Luzy na sworzniach i tulejach — objawiają się stukiem przy zmianie kierunku ruchu; zaniedbane luzy przyspieszają pękanie ucha siłownika i węzłów konstrukcji
- Awarie rozdzielacza sterującego — sekcja nie reaguje na sterowanie radiowe lub reaguje skokowo
- Przekładnia obrotu kolumny — wycieki, luz obwodowy, hałas przy obrocie
Diagnostykę zaczyna się od pomiaru ciśnień w obwodach i testu szczelności siłowników (test opadania pod obciążeniem). To pozwala odróżnić zużyte uszczelnienia od problemu w rozdzielaczu — i nie wymieniać na ślepo drogich podzespołów.
4. Ramiona Carbotech — czego nie wolno robić
Sekcje kompozytowe Carbotech są lżejsze od stalowych, ale rządzą się innymi prawami napraw. Kompozytu włókna węglowego nie wolno spawać, nagrzewać ani prostować jak stali. Uszkodzenia mechaniczne (uderzenie, przetarcie, delaminacja) ocenia się wizualnie i przez opukiwanie, a naprawy strukturalne wykonuje się według procedur producenta. Ignorowanie pęknięcia kompozytu grozi nagłym zniszczeniem sekcji pod obciążeniem — dlatego każde uderzenie ramienia o przeszkodę powinno kończyć się przeglądem, nawet jeśli „nic nie widać".
5. Obieg wody — pompa wodna i płukanie
Układ wodny Cify (komora wodna, pompa wodna, dysze) pracuje w najgorszych możliwych warunkach: woda z resztkami cementu, mróz zimą, pośpiech przy płukaniu. Typowe awarie: zatarta pompa wodna, zarośnięte kamieniem dysze, pęknięte przewody po zamarznięciu. Skutek zaniedbanego płukania jest zawsze ten sam — beton wiąże w rurociągu i sekcji, a czyszczenie mechaniczne kosztuje wielokrotnie więcej niż minuty spędzone na porządnym płukaniu po każdej robocie.
6. Tłoki i cylindry sekcji pompującej
Tłoki betonu i tuleje cylindrów to klasyczne części eksploatacyjne. Sygnały zużycia: spadek wydajności, mleczko w komorze wodnej (przy sprawnej rurze S), nierówna praca cylindrów. Wymiana tłoków przy przeglądzie okresowym to rutyna; przeciągnięcie tematu kończy się zarysowaniem chromowanej tulei — a wtedy naprawa robi się poważniejsza. Szczegóły w osobnym poradniku: kiedy wymienić tłoki w pompie do betonu.
Przeglądy prewencyjne — rytm, który się opłaca
Zdecydowana większość napraw „awaryjnych" pomp Cifa, które trafiają do naszego warsztatu, ma źródło w pominiętych przeglądach. Sprawdzony rytm:
| Interwał | Zakres |
|---|---|
| Codziennie (operator) | smarowanie punktów ramienia i rury S, poziom oleju, stan kolan i węża końcowego, płukanie po pracy |
| Co 500 h | wymiana filtrów i oleju hydraulicznego wg spec., pomiar zużycia pierścienia/płyty, kontrola luzów sworzni |
| Co 1000 h | test szczelności siłowników, przekładnia obrotu, kalibracja zaworów, przegląd instalacji elektrycznej i radia |
| Co rok | rewizja TDT — badanie urządzenia przez inspektora dozoru technicznego |
Pompy do betonu na podwoziach podlegają dozorowi technicznemu — badania wykonuje TDT (Transportowy Dozór Techniczny). Przygotowanie maszyny do badania i asystę przy rewizji opisujemy na stronie rewizje i badania TDT. Ten sam dozór techniczny obsługujemy w całej sieci serwisowej PHS Magnum (ISO 9001:2015) — od pomp do betonu po naczepy ciśnieniowe: rewizje TDT w PHS Magnum.
Części zamienne Cifa
Do części ciernych (tłoki, pierścienie, płyty okularowe, kolana, uszczelnienia) rynek oferuje pełen wachlarz: od oryginałów Cifa po zamienniki. Nasza zasada: w elementach bezpieczeństwa (sworznie, zawory, podpory) — tylko części oryginalne lub certyfikowane; w częściach eksploatacyjnych — dopuszczamy sprawdzone zamienniki o potwierdzonej twardości i wymiarach. Części dobieramy zawsze pod numer seryjny konkretnej maszyny, bo Cifa w ramach jednej serii potrafiła zmieniać wymiary podzespołów.
Serwis Cifa w PHS Magnum
PHS Magnum serwisuje pompy Cifa — wysięgnikowe, przyczepowe i pompogruszki — w warsztacie w Choruli k. Opola (woj. opolskie, węzeł A4 Gogolin) oraz mobilnie, w promieniu ok. 200 km: Opole, Katowice, Wrocław, Częstochowa, Kraków. Zakres:
- diagnostyka hydrauliki i sekcji pompującej (pomiary ciśnień, testy szczelności),
- wymiana rury S, pierścieni, tłoków, kolan i węży,
- naprawy siłowników i przekładni obrotu,
- przygotowanie do badań i rewizje TDT,
- dobór i sprowadzanie części Cifa.
Pracujemy w systemie jakości ISO 9001:2015. Wycena indywidualna po diagnozie — zadzwoń: +48 602 716 551 lub napisz: biuro@magnumchorula.pl.
